VectraplexECG
Şimdiye Kadarki En Akıllı EKG İle Tanışın.
VectraplexECG; bir iskemik yaralanmaya işaret eden EKG değişikliklerini tespit etmek için ‘Kardiyak Elektriksel Biyomarker; CEB®’ teknolojisi ile, EKG makinenizde güçlü bir teşhis testine imkân sağlar. Bu yazılım ile yalnızca 5 elektrotla 12 ila 22 derivasyonlu bir EKG raporu elde edilebilir.
Aynı zamanda, standart 12 derivasyonlu EKG için 10 elektrot kullanma seçeneğini de sunar.
Kardiyak Elektriksel Biyomarker

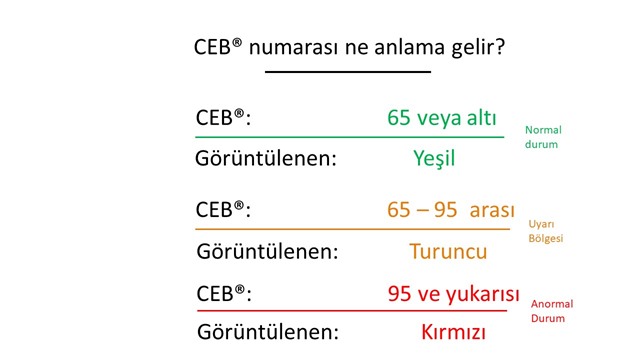

Vectracor’un en akıllı teknolojisi CEB®, kalp krizine işaret eden en küçük değişiklikleri tespit edebilir. Temelde; kardiyak elektrik alanının iki kutup derecesini ölçen renk kodlu bir indeks numarasıdır.
Sağlıklı bir bireyin kardiyak elektrik alanı 2 kutuplu iken, miyokardiyal yaralanma; çok kutuplu bir elektrik alanı ortaya çıkmasına neden olur. 94’ten büyük bir CEB®, anormal ve daha fazla klinik değerlendirme gerektiren bir durumun olduğunu gösterir.

VectraplexECG Rapor Seçenekleri
- Ritim Raporu
- Kardiyak Elektriksel Biyomarker: CEB® Raporu
- Vektörkardiyogramlı 12 Kanallı EKG Raporu
- Raporlar PDF’ye aktarılabilir.
Özelleştirilebilir Raporlar
Elektronik pergellerle verileri inceleyin ve yakınlaştırın, yorumları girin ve sonuçları onaylamadan önce yorumlarda değişiklik yapın.

Yalnızca 5 Elektrot (V2 ve Uzuvlar)
15 ila 22 Derivasyonlu EKG Üretin
Universal SmartECG
Kullanıma hazır bir bilgisayarı tam işlevli bir EKG makinesine dönüştürün. 12 kanala kadar yüksek çözünürlüklü EKG verisi almak, depolamak ve analiz etmek için Universal SmartECG’yi kişisel bilgisayarınıza, dizüstü bilgisayarınıza veya tabletinize bağlayarak eşsiz kullanım kolaylığına erişin veya sürümünüzü VectraplexECG’ye yükselterek yalnızca 5 elektrotla 22 derivasyonlu bir EKG raporu elde edin.
Universal SmartECG; ‘Office Medic’ yazılımı, elektrotlar, elektrot adaptörleri ve elektrot yerleştirme rehberi ile sizi hemen teste başlamaya hazırlar. Gücünü bilgisayardan veya bağlı olduğu tabletten USB bağlantı noktasıyla çeker, başka bir güç kaynağı gerektirmez.
Office Medic
Office Medic, test verilerini anında merkezi veritabanında saklar ve her yerden yönetmenize ve gözden geçirmenize olanak tanır. Ayrıca PDF ve JPEG formatlarına dönüştürülebilirliği ile EMR‘nize sorunsuz bir şekilde entegre olur.
Verimliliği artırır, hasta bakımını iyileştirir ve maliyetleri düşürür. Teşhis testlerini doğrudan bakım noktasına getirir ve bu bilgileri endüstriyel standartlardaki ağlar üzerinden anında ve güvenli bir şekilde sunar.

Sistem Gereksinimleri;
- İşletim Sistemi: Windows® 7, Windows® 8, Windows® 10
- Boş Disk Alanı: 1 GB
- RAM: 1 GB (dak)
- İnternet: Internet Explorer 9.0 (min)
- İşlemci: 1.4GHZ (min) 2GHZ veya daha hızlısı önerilir
- Kullanılabilir Bir USB Bağlantı Noktası
EKG Raporları ve Yazdırma Seçenekleri
- Tek Kanal Raporu: Ölçek seçenekleriyle tek şerit veya ortalama kompleks yazdırır: 1x, 2x, 4x, 8x, 16x.
- 3 × 4 Eşzamanlı : Aynı anda görüntülenen 12 kanalın tümünün 2,5 saniyelik bölümlerini, 10 saniyelik tek kanallı ritim şeridi ile yazdırır.
- 3 × 4 Sıralı : 10 saniyelik tek kanallı ritim şeridi ile birlikte dört sıralı sütunda ilerleyerek aynı anda aynı noktada görüntülenen tüm 12 kanalın 2,5 saniyelik bölümlerini yazdırır.
- Ortalama Kompleksler : 10 saniyelik tek kanallı ritim şeridi ile birlikte 12 kanalın tümü için ortalama bir QRS kompleksi yazdırır.
- 6 × 1 Biçim (2 Sayfa): Her kanalın 10 saniyelik izini yazdırır.
- 6 × 2 Biçim (1 Sayfa): Her kanalın 5 saniyelik izini yazdırır.
- Ölçüm Tablosu : 12 kanalın tümü için genlik, eğim ve süre verileriyle bir grafik yazdırır.
- Dahil Et : Kullanıcının raporlara ölçümler, yorumlama ve / veya yorumların dahil edilip edilmeyeceğini seçmesine izin verir.
- Hız ve Hassasiyet : Kullanıcının EKG raporlarının hızını (12,5, 25 veya 50 mm / s) ve Hassasiyetini (5, 10 veya 20 mm / mV) seçmesine izin verir.
- Minor Grid : İkincil ızgarayı seçmenizi sağlar: çizgiler, noktalar veya yok.
Neden Vectraplex ECG Yazılımına Yükseltmelisiniz?
Özellikler |
Universal ECG |
Vectraplex ECG |
PC Tabanlı |
|
|
Kardiyal Elektriksel Biyomamarker: CEB®
(Kalp krizine işaret eden EKG değişikliklerini tespit eder.) |
|
|
5 Elektrot Yerleştirme (V2 ve Uzuvlar) |
|
|
Standart 10 Elektrot Yerleştirme |
|
|
Yazılımdan E-posta ile EKG Raporları |
|
|
Çoğu EMR’ye Bağlanma Özelliği |
|
|
PDF Formatında Raporlama |
|
|
Klinik Doğrulama
CEB® ile yüksek hassasiyetli troponin kan testi / kardiyak serum belirteçlerini karşılaştıran çalışma. ACC 2014‘te San Francisco, CA‘da sunulmuştur. Critical Pathways in Cardiology‘de yayınlanmıştır - Cilt 13, Sayı 1, Mart 2014
Sonuçlar: Sonuç olarak, akut miyokardiyal hasar için değerlendirilen acil servis hastalarında, artan HsTnI değerleri, artan CEB® değerleri ile ilişkili olup, miyokardiyal hasarın, yüksek ön test olasılığı olan hasta popülasyonunda CEB®‘deki akut değişikliklerle ilişkili olduğunu düşündürmektedir.
Basel Üniversitesi Kardiyak Serum Belirteçleri Üzerine Dünya Çapında Önde Gelen Araştırma Tesisi - Kardiyak Elektriksel Biyobelirteç, NSTEMI İçin Önerilen Semptomları Olan Hastalarda Miyokard Yaralanmasını Teşhis Eden Yeni Bir Belirteç. Kasım 2017‘de Orlando, FL‘de AHA‘da sunulmuştur. (2017; 136: A13562)
Sonuç: Miyokardiyal hasarın bir EKG belirteci olan CEB ®, NSTEMI tanısı için EKG‘nin doğruluğunu ve duyarlılığını önemli ölçüde artırır.

Cath Labaratuvarı‘nda ileriye dönük çalışma - Çalışma Mart 2017‘de Washington, DC‘deki American College of Cardiology Conference‘ta (ACC) sunulmuştur.
Sonuçlar: CEB®, PCI sırasında güçlü bir korelasyonla balon ve stent şişmesine pozitif bir yanıt gösterir. CEB®, daha büyük arterlerde, enfarktüs içeren vakalarda ve daha şiddetli stenozda balon şişmesine daha güçlü yanıt vermektedir. CEB®, akut bakım ortamlarında izlenen hastalarda, miyokardiyal iskemiyi tespit etmenin etkili ve zamanında bir yolu olabilir.
Kardiyak Elektriksel Biyomarker, miyokardiyal nekroza neden olacak kadar şiddetli olmayan miyokardiyal iskeminin “hafızasını” tutar. S. Chattopadhyay, F.Adjei, A.Kardos
"Kardiyak Elektrik Biyomarker" (CEB), miyokardiyal iskemik hasarın bir göstergesi olarak kardiyak elektrik alanındaki dipolar vektörlerin çok kutupluya göre değişikliklerini tespit edebilen bir yazılıma sahip Vectraplex ECG (vECG) sistemi tarafından ölçülen sayısal bir indekstir. CEB, akut miyokard enfarktüsü olan hastalardan elde edilen EKG izleriyle doğrulanmıştır.
Sonuç: CEB, miyokardiyal nekroza neden olacak kadar şiddetli olmayan kısa tekrarlayan geçici koroner arter tıkanıklığı ile artar ve işlem öncesi seviyeye dönmesi 3 saat sürer ve bu da bir “iskemik bellek” olduğunu düşündürür.

Kardiyak Elektriksel Biyomarker, Sol Ventriküler Skarın EKG Tahminini İyileştirir. ‘Fabrizio Ricci, MD, PhD, Cesare Mantini, MD, PhD, Melissa De Maio, MD, Carla Pietrangelo, MD, Anna Laura Caterino, MD, Luca Procaccini, MD, Marzia Olivieri, MD, Antonella Benedetto, MD, Marco Zimarino, MD , PhD, Giulia Renda, MD, PhD, Antonio Raffaele Cotroneo, MD, Sabina Gallina, MD, FACC, FESC’
Geç gadolinyum güçlendirme (LGE) görüntüleme ile kardiyovasküler miyokardiyal rezonans (CMR) ile tespit edilen miyokardiyal skar, majör advers kardiyovasküler olaylar ve tüm nedenlere bağlı ölüm riskinde artış ile ilişkilidir.
Sonuç: Kalbin çok kutuplu aktivitesinin non-invazif EKG kantitatif değerlendirmesi, sol ventriküler iskemik skar tahmini için geleneksel 12-derivasyonlu EKG kriterlerinin doğruluğunu artırmaktadır. Asemptomatik hastalarda sessiz miyokard enfarktüsünün saptanması için CEB‘nin bir tarama aracı olarak hizmet edip edemeyeceğini test etmek için daha fazla araştırmaya ihtiyaç vardır.
